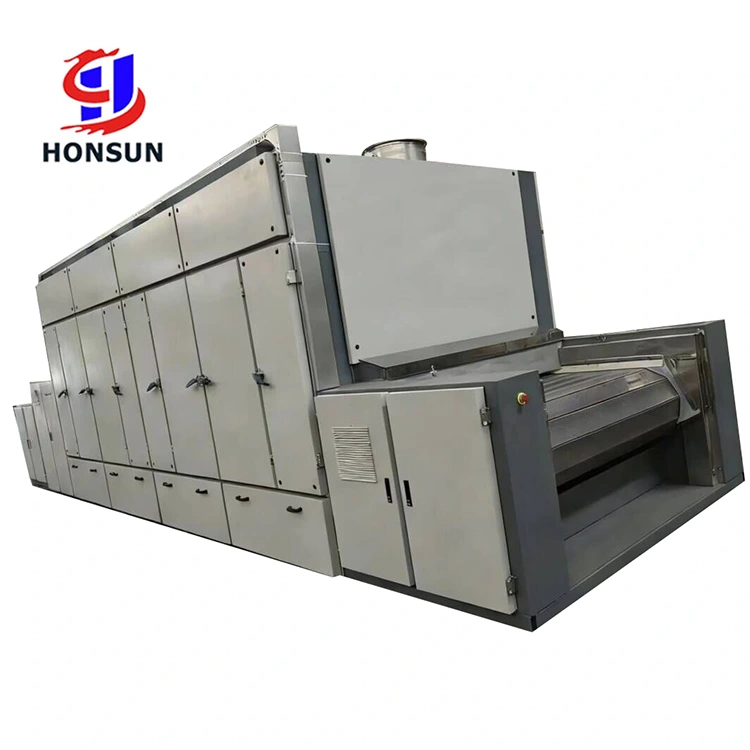

ढीला फाइबर ड्रायर

I. प्रस्तावना

यह लूज़ फाइबर ड्रायर पारंपरिक ड्रायर का एक उन्नत संस्करण है, जिसमें उच्च स्तर का स्वचालन, आसान संचालन, सुखाने की श्रृंखला के लिए एक विस्तृत समायोज्य गति सीमा और उच्च ऊर्जा दक्षता शामिल है।

द्वितीय. मुख्य तकनीकी विशेषताएं

1. एक गर्म हवा रीसाइक्लिंग प्रणाली और ऊर्जा-बचत करने वाले डैम्पर्स को अपनाता है, जिससे ऊर्जा दक्षता और अधिक समान सुखाने को सुनिश्चित किया जाता है;

2. मुख्य ड्राइव श्रृंखला विभिन्न ढीले फाइबर सुखाने की प्रक्रिया आवश्यकताओं को अनुकूलित करने के लिए आवृत्ति रूपांतरण गति विनियमन का उपयोग करती है;

3. प्रत्येक सुखाने वाले कक्ष में एक स्वतंत्र निकास बंदरगाह होता है, जो विभिन्न कामकाजी परिस्थितियों के अनुसार निकास मात्रा के समायोजन की अनुमति देता है, जिससे ऊर्जा की बचत होती है;

4. सुखाने वाले कक्ष में एक स्वतंत्र स्वचालित तापमान नियंत्रण प्रणाली होती है, जिसके परिणामस्वरूप न्यूनतम तापमान विचलन होता है;

5. इनलेट और आउटलेट पर ठंडी हवा खींची जाती है, जिससे सूखने के बाद एक समान फाइबर तापमान सुनिश्चित होता है;

6. फिल्टर स्क्रीन को साफ करना आसान है।

तृतीय. मुख्य विन्यास

1. मुख्य ज़ोनिंग: लूज़ फाइबर ड्रायर को दो भागों में विभाजित किया गया है: एक सुखाने वाला क्षेत्र (3 डिब्बे) और एक ट्रांसमिशन डिब्बे।

2. सर्कुलेटिंग फैन: एक 15 किलोवाट का सर्कुलेटिंग फैन सुखाने वाले क्षेत्र के शीर्ष पर स्थापित किया गया है, जिससे कक्ष के भीतर वायु परिसंचरण अधिक कुशल हो जाता है।

3. वायु प्रवाह वितरण: परिसंचारी पंखा एक वायु प्रवाह वितरण बाफ़ल से सुसज्जित है, जो सुचारू और अधिक समान वायु प्रवाह सुनिश्चित करता है और सुखाने की गुणवत्ता की गारंटी देता है।

4. सुखाने वाला चैंबर स्टील फ्रेम: 2.5 मिमी मानक वर्ग ट्यूबिंग का उपयोग करके निर्मित।

5. तापमान नियंत्रण: भाप को नियंत्रित करने के लिए एक विश्वसनीय वायवीय डायाफ्राम वाल्व से लैस, जो सुखाने वाले कक्ष के भीतर प्रभावी ढंग से स्थिर तापमान बनाए रखता है।

6. जल निकासी: बाईपास वाई-वाल्व के साथ एक उच्च प्रदर्शन वाली उलटी बाल्टी-प्रकार की नाली का उपयोग करता है, जो अधिक कुशल नाली के पुन: उपयोग और भाप संरक्षण की अनुमति देता है।

7. ट्रांसमिशन मेष प्लेट: स्टेनलेस स्टील जाल से बना है।

8. ताप अपव्यय पंख: एल्यूमीनियम सर्पिल घाव डिजाइन का उपयोग करते हुए, डिब्बों के 1 दो सेट;

9. ऊर्जा-बचत करने वाले डैम्पर्स: इलेक्ट्रिक डैम्पर्स (आनुपातिक नियंत्रण उद्घाटन) शीर्ष पर स्थापित किए जाते हैं, जो अधिक ऊर्जा दक्षता के लिए तापमान के अनुसार वास्तविक समय में उद्घाटन और समापन आकार को समायोजित करते हैं;

10. मेश पैनल के नीचे से मलबा हटाना: आसान सफाई और लिंट और फ्लफ को इकट्ठा करने के लिए ऊपरी और निचले मेश पैनल के बीच एक निचली प्लेट स्थापित की जाती है;

11. प्रत्येक कम्पार्टमेंट आसान दैनिक रखरखाव और सफाई के लिए चल स्क्रीन से सुसज्जित है;

12. ड्राइव मोटर फ़्रीक्वेंसी कनवर्टर नियंत्रण से सुसज्जित है, जो आवश्यकतानुसार परिवहन गति के लचीले समायोजन की अनुमति देता है;

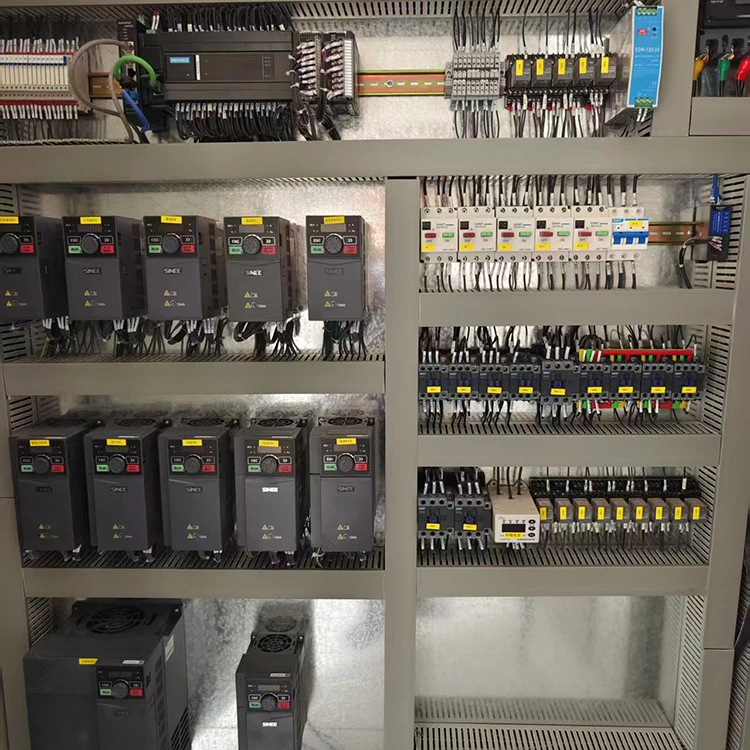

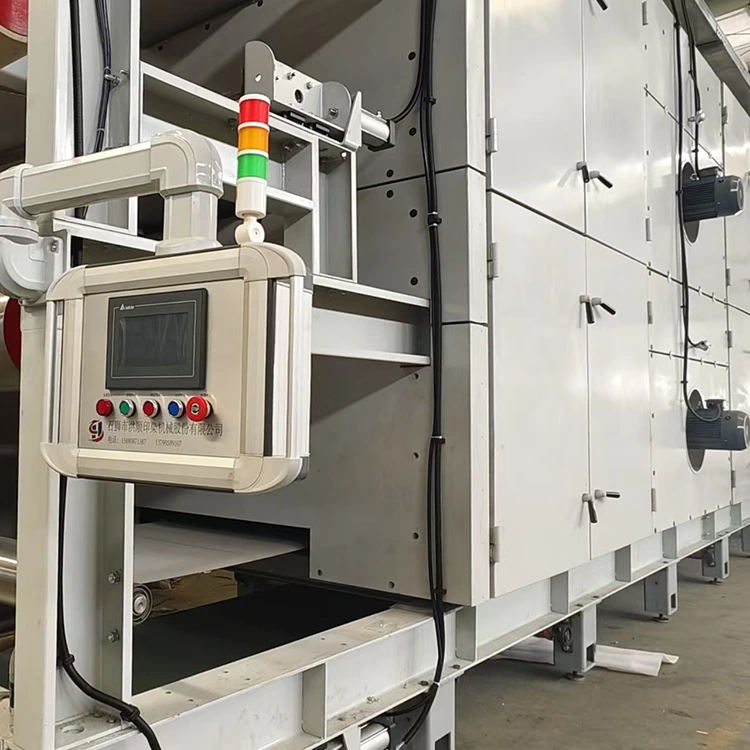

13. विद्युत नियंत्रण: अंतर्निर्मित पीएलसी के साथ टचस्क्रीन नियंत्रण, सरल संचालन और सहज प्रदर्शन की पेशकश;

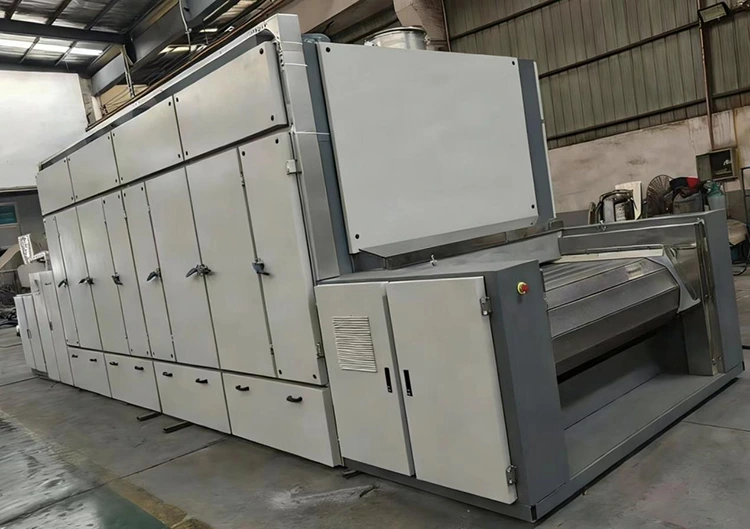

भौतिक चित्र

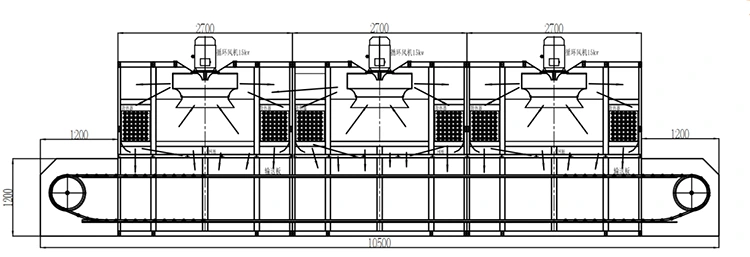

पार्श्व आयाम आरेखण

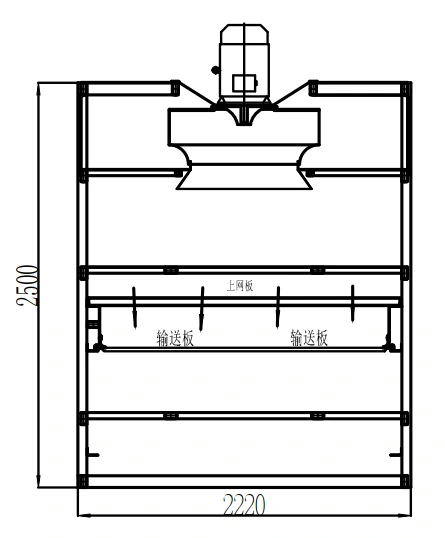

सामने के आयाम का आरेखण
